Sejarah Penemuan X-Ray

Sinar-X ditemukan pertama kali oleh fisikawan berkebangsaan Jerman Wilhelm C. Roentgen pada tanggal 8 November 1895. Saat itu Roentgen bekerja menggunakan tabung.

Wilhelm C. Roentgen

Crookes di laboratoriumnya di Universitas Wurzburg. Dia mengamati nyala hijau pada tabung yang sebelumnya menarik perhatian Crookes. Roentgen selanjutnya mencoba menutup tabung itu dengan kertas hitam dengan harapan agar tidak ada cahaya tampak yang dapat lewat. Namun setelah ditutup ternyata masih ada sesuatu yang dapat lewat. Roentgen Menyimpulkan bahwa ada sinar-sinar tidak tampak yang mampu menerobos kertas hitam tersebut.

Wilhelm C. Roentgen

Pada saat Roentgen menyalakan sumber listrik tabung untuk penelitian sinar katoda, beliau mendapatkan bahwa ada sejenis cahaya berpendar pada layar yang terbuat daribar ium platino cyanida yang kebetulan berada di dekatnya. Jika sumber listrik dipadamkan, maka cahaya pendar pun hilang. Roentgen segera menyadari bahwa sejenis sinar yang tidak kelihatan telah muncul dari dalam tabung sinar katoda. Karena sebelumnya tidak pernah dikenal, maka sinar ini diberi nama sinar-X. Namun untuk menghargai jasa beliau dalam penemuan ini maka seringkali sinar-X itu dinamai juga sinar Roentgen. Kita menyebutnya sinar Ronsen

Nyala hijau yang terlihat oleh Crookes dan Roentgen akhirnya diketahui bahwa sinar tersebut tak lain adalah gelombang cahaya yang dipancarkan oleh dinding kaca pada tabung sewaktu elektron menabrak dinding itu, sebagai akibat terjadinya pelucutan listrik melalui gas yang masih tersisa di dalam tabung. Pada saat yang bersamaan elektron itu merangsang atom pada kaca untuk mengeluarkan gelombang elektromagnetik yang panjang gelombangnya sangat pendek dalam bentuk sinar-X. Sejak saat itu para ahli fisika telah mengetahui bahwa sinar-X dapat dihasilkan bila elektron dengan kecepatan yang sangat tinggi menabrak atom.

Tergiur oleh penemuannya yang tidak sengaja itu, Roentgen memusatkan perhatiannya pada penyelidikan sinar-X. Dari penyelidikan itu beliau mendapatkan bahwa sinar-X dapat memendarkan berbagai jenis bahan kimia. Sinar-X juga dapat menembus berbagai materi yang tidak dapat ditembus oleh sinar tampak biasa yang sudah dikenal pada saat itu. Di samping itu, Roentgen juga bisa melihat bayangan tulang tangannya pada layar yang berpendar dengan cara menempatkan tangannya di antara tabung sinar katoda dan layar. Dari hasil penyelidikan berikutnya diketahui bahwa sinar-X ini merambat menempuh perjalanan lurus dan tidak dibelokkan baik oleh medan listrik maupun medan magnet. Atas jasa-jasa Roentgen dalam menemukan dan mempelajari sinar-X ini, maka pada tahun 1901 beliau dianugerahi Hadiah Nobel Bidang Fisika yang untuk pertama kalinya diberikan dalam bidang ini. Penemuan Sinar-X ternyata mampu mengantarkan ke arah terjadinya perubahan mendasar dalam bidang kedokteran. Dalam kegiatan medik, Sinar-X dapat dimanfaatkan untuk diagnosa maupun terapi. Dengan penemuan sinar-X ini, informasi mengenai tubuh manusia menjadi mudah diperoleh tanpa perlu melakukan operasi bedah.

Pengertian dan Cara Kerja X-Ray

Pengertian X-Ray

Sinar-X atau sinar Röntgen adalah salah satu bentuk dari radiasi elektromagnetik dengan panjang gelombang berkisar antara 10 nanometer ke 100 pikometer (mirip dengan frekuensi dalam jangka 30 PHz to 60 EHz). Sinar-X umumnya digunakan dalam diagnosis gambar medis dan Kristalografi sinar-X. Sinar-X adalah bentuk dari radiasi ion dan dapat berbahaya.

Gelombang Elektromagnetik X-Ray

Sinar-X dapat terbentuk apabila partikel bermuatan misalnya elektron oleh pengaruh gaya inti atom bahan mengalami perlambatan. Sinar-X yang tidak lain adalah gelombang elektromagnetik yang terbentuk melalui proses ini disebut sinar-X bremsstrahlung. Sinar-X yang terbentuk dengan cara demikian mempunyai energi paling tinggi sama dengan energi kinetik partikel bermuatan pada waktu terjadinya perlambatan.

Andaikata mula-mula ada seberkas elektron bergerak masuk kedalam bahan dengan energi kinetik sama, elektron mungkin saja berinteraksi dengan atom bahan itu pada saat dan tempat yang berbeda-beda. Karena itu berkas elektron selanjutnya biasanya terdiri dari elektron yang memiliki energi kinetik berbeda-beda. Ketika pada suatu saat terjadi perlambatan dan menimbulkan sinar-X, sinar-X yang terjadi umumnya memiliki energi yang berbeda-beda sesuai dengan energi kinetik elektron pada saat terbentuknya sinar-X dan juga bergantung pada arah pancarannya.

Energi kinetik pada elektron

Berkas sinar-X yang terbentuk ada yang berenergi rendah sekali sesuai dengan energi
elektron pada saat menimbulkan sinar-X itu, tetapi ada yang berenergi hampir sama dengan energi kinetik elektron pada saat elektron masuk kedalam bahan. Dikatakan berkas sinar-X yang terbentuk melalui proses ini mempunyai spektrum energi nirfarik. Sinar-X dapat juga terbentuk dalam proses perpindahan elektron-elektron atom dari tingkat energi yang lebih tinggi menuju ke tingkat energi yang lebih rendah, misalnya dalam proses lanjutan efek fotolistrik. Sinar-X yang terbentuk dengan cara seperti ini mempunyai energi yang sama dengan selisih energi antara kedua tingkat energi yang berkaitan. Karena energi ini khas untuk setiap jenis atom, sinar yang terbentuk dalam proses ini disebut sinar-X karakteristik, kelompok sinar-X demikian mempunyai energi farik. Sinar-X karakteristik yang timbul oleh berpindahnya elektron dari suatu tingkat energi menuju ke lintasan k, disebut sinar-X garis K, sedangkan yang menuju ke lintasan l, dan seterusnya. Sinar-X bremsstrahlung dapat dihasilkan melalui pesawat sinar-X atau pemercepat partikel.

Pada dasarnya pesawat sinar-X terdiri dari tiga bagian utama, yaitu tabung sinar-X, sumber tegangan tinggi yang mencatu tegangan listrik pada kedua elektrode dalam tabung sinar-X, dan unit pengatur. Bagian pesawat sinar-X yang menjadi sumber radiasi adalah tabung sinar-X. Didalam tabung pesawat sinar-X yang biasanya terbuat dari bahan gelas terdapat filamen yang bertindak sebagai katode dan target yang bertindak sebagai anode. Tabung pesawat sinar-X dibuat hampa udara agar elektron yang berasal dari filamen tidak terhalang oleh molekul udara dalam perjalanannya menuju ke anode. Filamen yang di panasi oleh arus listrik bertegangan rendah (If) menjadi sumber elektron. Makin besar arus filamen If, akan makin tinggi suhu filamen dan berakibat makin banyak elektron dibebaskan persatuan waktu.

Elektron yang dibebaskan oleh filamen tertarik ke anode oleh adanya beda potensial yang besar atau tegangan tinggi antara katode dan anode yang dicatu oleh unit sumber tegangan tinggi (potensial katode beberapa puluh hingga beberapa ratus kV atau MV lebih rendah dibandingkan potensial anode), elektron ini menabrak bahan target yang umumnya bernomor atom dan bertitik cair tinggi (misalnya tungsten) dan terjadilah proses bremsstrahlung. Khusus pada pemercepat partikel energi tinggi beberapa elektron atau partikel yang dipercepat dapat agak menyimpang dan menabrak dinding sehingga
menimbulkan bremsstrahlung pada dinding. Beda potensial atau tegangan antara kedua elektrode menentukan energi maksimum sinar-X yang terbentuk, sedangkan fluks sinar-X bergantung pada jumlah elektron persatuan waktu yang sampai ke bidang anode yang terakhir ini disebut arus tabung It yang sudah barang tentu bergantung pada arus filamen It. Namun demikian dalam batas tertentu, tegangan tabung juga dapat mempengaruhi arus tabung. Arus tabung dalam sistem pesawat sinar-X biasanya hanya mempunyai tingkat besaran dalam milliampere (mA), berbeda dengan arus filamen yang besarnya dalam tingkat ampere.

Proses pembentukan X-Ray

Sinar-X bisa dihasilkan oleh seperangkat alat yang desebut pesawat sinar X. Pesawat sinar X banyak digunakan di bidang kesehatan untuk keperluan diagnostik dan terapi dan di bidang industri, antara lain untuk radiografi. Sinar-X ditemukan pertama kali oleh fisikawan berkebangsaan Jerman Wilhelm Conrad Roentgen pada tanggal 8 November 1895. Saat itu Roentgen bekerja menggunakan tabung Crookes di laboratoriumnya diUniversitas
Wurzburg.

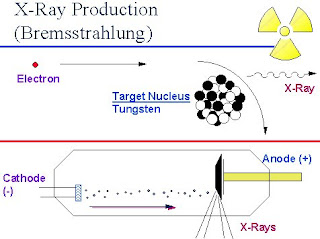

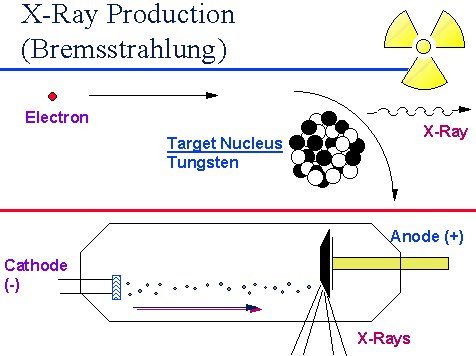

Skema X-Ray dalam tabung

Cara Kerja X-Ray

Pada aplikasinya, penciptaan sinar-x tak lagi mengandalkan mekanisme tabung crookes, melakinkan dengan menggunakan pesawat sinar-x modern. Pesawat sinar-x modern pada dasarnya membangkitkan sinar-x dengan mem’bombardir’ target logam dengan elektron berkecepatan tinggi. Elektron yang berkecepatan tinggi tentunya memiliki energi yang tinggi, dan karenanya mampu menembus elektron-elektron orbital luar pada materi target hingga menumbuk elektron orbital pada kulit k (terdekat dengan inti).

Elektron yang tertumbuk akan terpental dari orbitnya, meninggalkan hole pada tempatnya semula. Hole yang ditinggalkannya itu akan diisi oleh elektron dari kulit luar dan proses itu melibatkan pelepasan foton (cahaya elektromagnetik) dari elektron pengisi tersebut. Foton yang keluar itulah yang kemudian disebut sinar-x, dan keseluruhan proses terbentuknya sinar-x melalui mekanisme tersebut disebut mekanisme sinar-x karakteristik.

Adapun mekanisme lain yang mungkin terjadi adalah emisi foton yang dialami oleh elektron cepat yang dibelokkan oleh inti atom target atas konsekuensi dari interaksi coulomb antara inti atom target dengan elektron cepat. Proses pembelokkan ini melibatkan perlambatan dan karenanya memerlukan emisi energi berupa foton. Mekanisme ini disebut bremsstrahlung (bahasa jerman dari ‘radiasi pengereman’).
